Fehlersuche mittels EasyEDA

... vor allem zur Suche von "kalten" Lötstellen

Eines der großen Probleme bei derartigen Komponenten ist natürlich, dass man selbst beim Löten "kalte Lötstellen" erzeugt. Heißt, sieht aus wie eine Lötstelle, ist aber keine, da der Kontakt nicht hergestellt ist.

Auch ich kann natürlich ein Lied davon singen, da ich einige Lötstellen hatte, die keinen Kontakt hergestellt haben. Die Suche ist natürlich recht aufwendig, wenn man keinen Schaltplan hat.

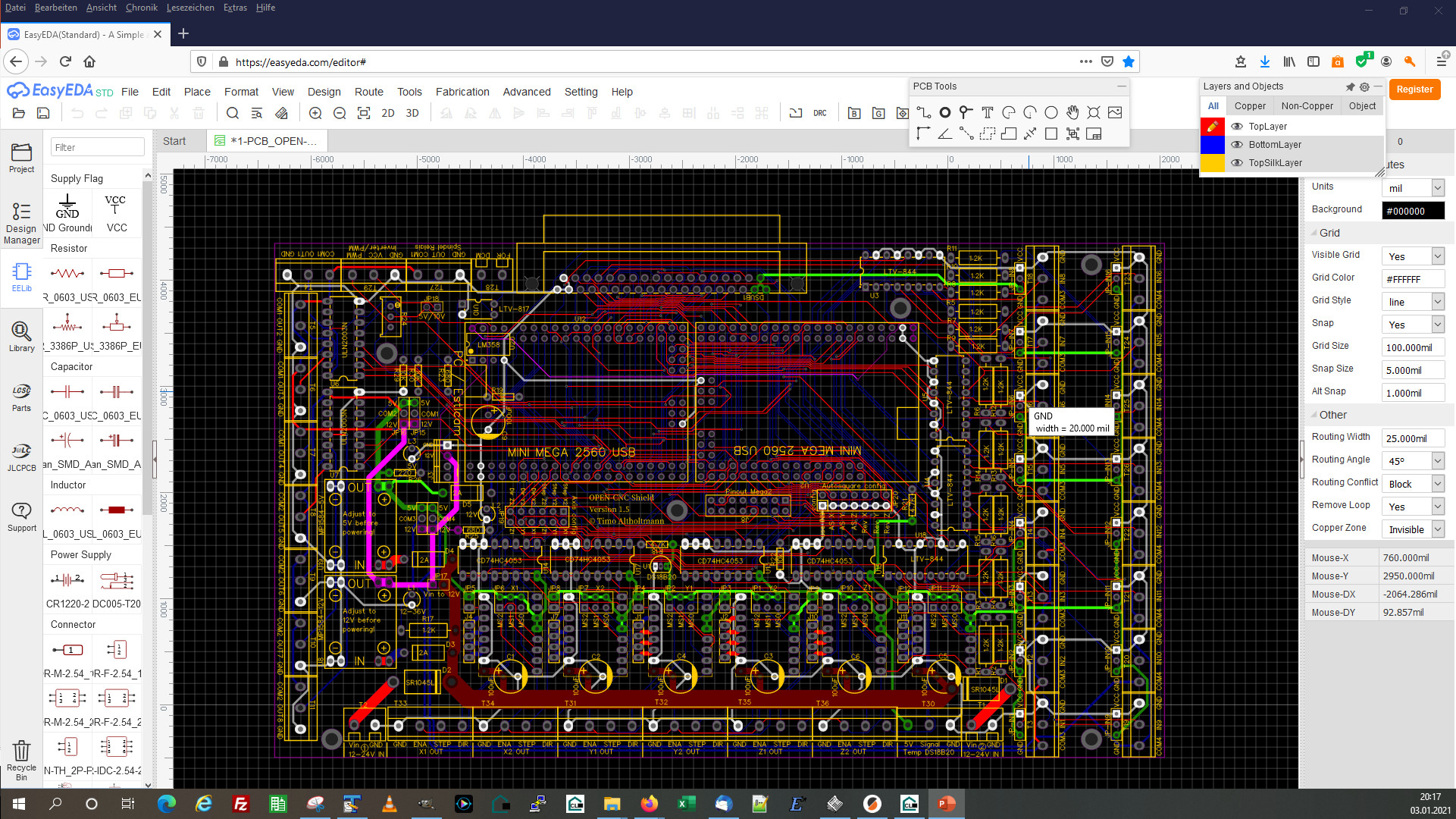

Im Download der Arduino Codes befinden sich Dateien (JSON), die mit EasyEDA geöffnet werden können und mit denen man recht komfortabel die Verbindungen nachmessen kann. Damit lassen sich dann sehr schnell derartige Probleme identifizieren und beheben. Nervig ist dann natürlich nur, wenn man bereits alles eingebaut hat und zum Nachlöten alles wieder ausbauen und "entkabeln" muss.

Hier der Link zu EasyEDA: https://easyeda.com/editor#
