Open-CNC-Shield als Bausatz

seit langer Zeit mal wieder die Lötstation ausgepackt

Es gibt eine Reihe von Boards, mit denen sich Eigenbau CNC-Fräsen steuern lassen. Allen gemeinsam ist, dass man sich viel Zeit nehmen muss, um sich über die Möglichkeiten der jeweiligen Boards schlau zu machen. Vor allem auch, wenn man ganz bestimmte Funktionen nutzen möchte. Zwar bieten viele auch Vieles, aber der Aufwand der Umsetzung ist doch recht unterschiedlich, sollte auf keinen Fall jedoch unterschätzt werden.

In meinem Fall sollte die Steuereinheit auf alle Fälle das AutoSquaring unterstützen. Auch hier muss man sagen, dass sich diese Funktion zwar mit vielen Boards umsetzen lässt, es jedoch vielfach erforderlich ist, das Board entsprechend umzuprogrammieren ... und das ist nicht mal in ein paar Stunden erledigt.

Also habe ich mir ein Board gesucht, das diese Funktion direkt unterstützt und bin auf das OPEN-CNC-Shield gestoßen.

Weitere Gründe für die Entscheidung zum OPEN-CNC-Shield waren aber auch:

• Nochmal, weil es so wichtig war: AutoSquaring für X- und Y-Achse!
• Möglichkeit, externe Treiber "vernünftig" ansteuern zu können
• Wireless Adapter mit Wireless Controller!
• Die umfangreichen Funktionen und Bedienelemente des Wireless Controllers!
• Die Lösungen, die bereits dafür zur Verfügung stehen, da ich keine Lust hatte wieder alles selbst zu entwickeln
• Falls ich mir doch irgendwann mal eine hochwertigere CNC-Fräse (als die MPCNC PRIMO) bauen sollte, dann sollte die Steuerung weiterhin nutzbar sein

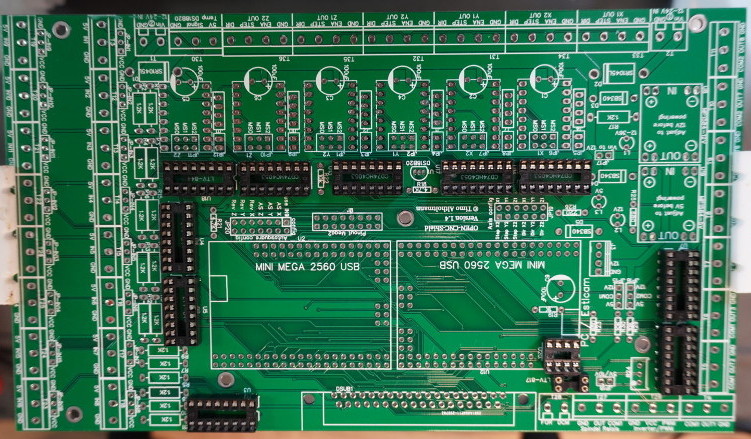

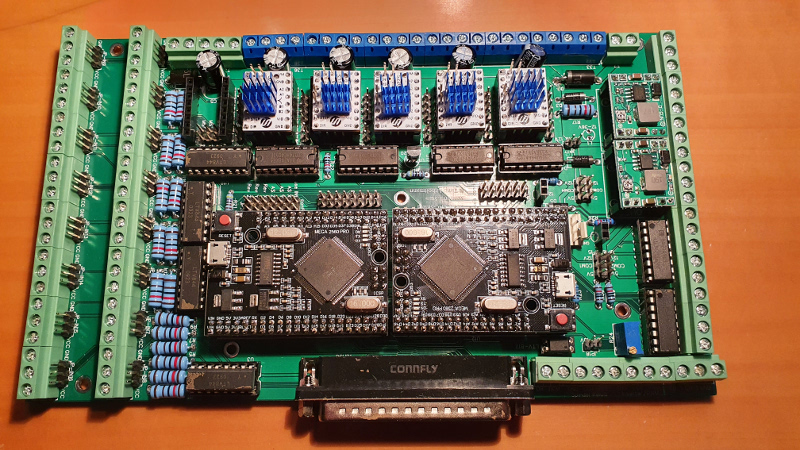

Hier mal die Vorher-Nachher Betrachtung. Oben die Platine mit den ersten gesteckten IC-Sockeln und unten die fertiggestellte Platine mit 2 Arduino Mega. Der D-Sub Stecker stellt - in meinem Fall - die Verbindung zum Wireless Adapter her.

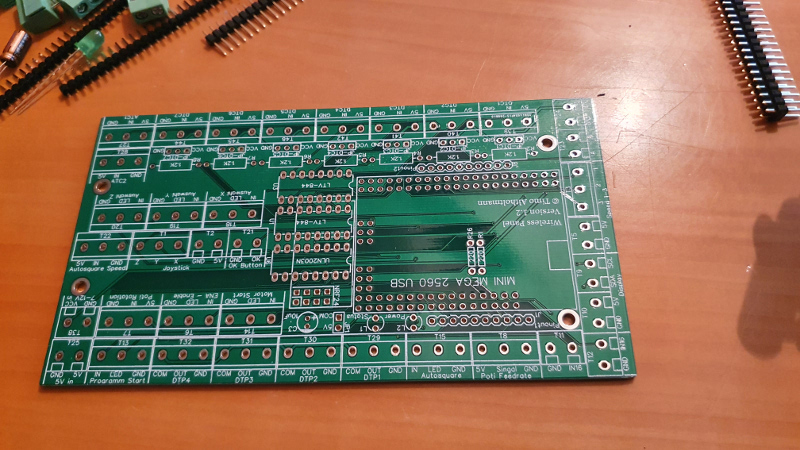

Ähnlich wie oben, die Platine des Wireless-Controllers und im darunter dargestellten Foto ...

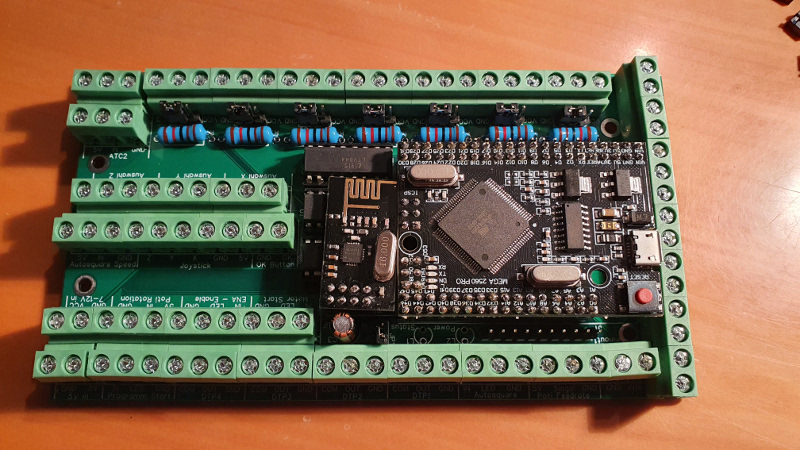

... die fertiggestellte Platine mit allen Komponenten (Funkmodul, Arduino Mega und allen Anschlüssen).

Zu guter Letzt der Wireless-Adapter, der als Empfangskomponenten an das OPEN-CNC-Shield per Stecker angeschlossen wird. Diese Komponenten stellt die Kommunikation zwischen dem Controller und dem CNC-Shield her. Die Anschlusskontakte sind hier noch gesteckt und müssen noch verlötet werden, daher etwas "schief".
