CNC-Fräse/Portal Fräse Eigenbau

Zusammenbau Z-Achse, Einbau der Zubehörteile ... und einige Verbesserungen

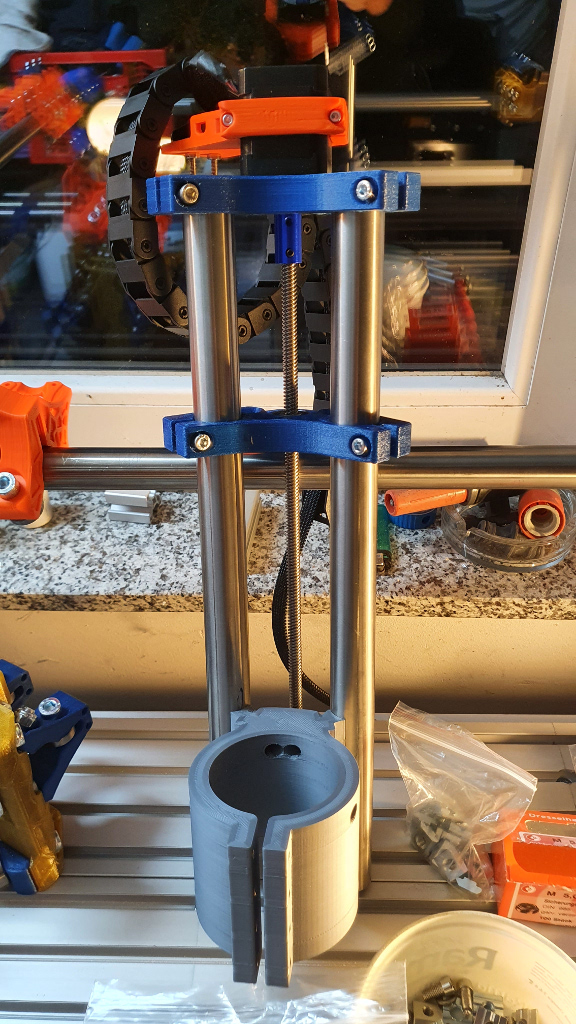

Die Z-Achse habe ich aus Teilen meiner 1. Version der MPCNC als auch den neuen Verstrebungen der MPCNC PRIMO zusammengebaut. Hier die Z-Achse mit Halterung für Makita Fräse, Trapezspindel (T8x8), Stepper-Motor und Halterung inkl. Kabelkette.

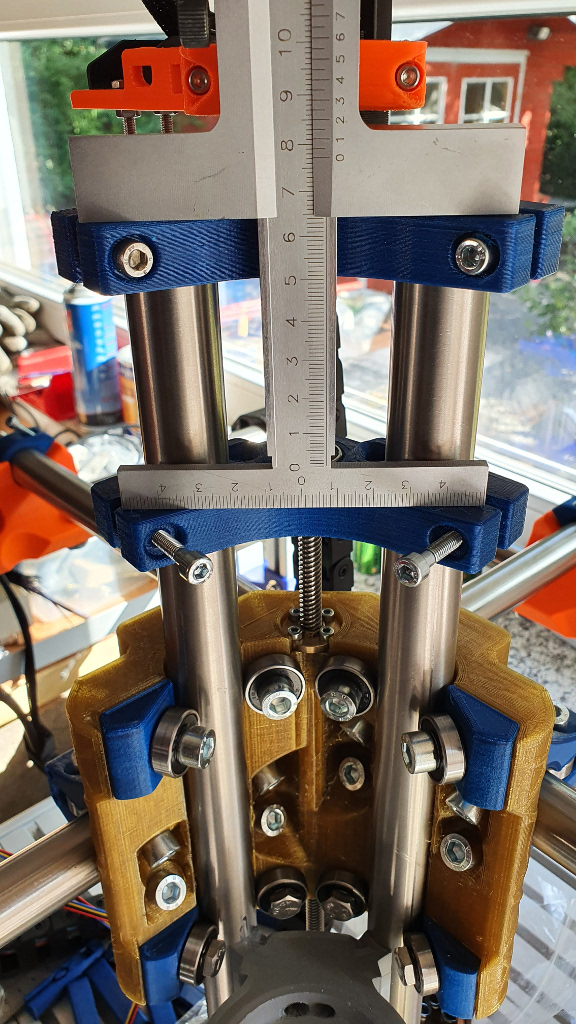

Zumindest schon mal eine etwas feinere Voreinstellung, um eine "saubere" Führung zu bekommen.

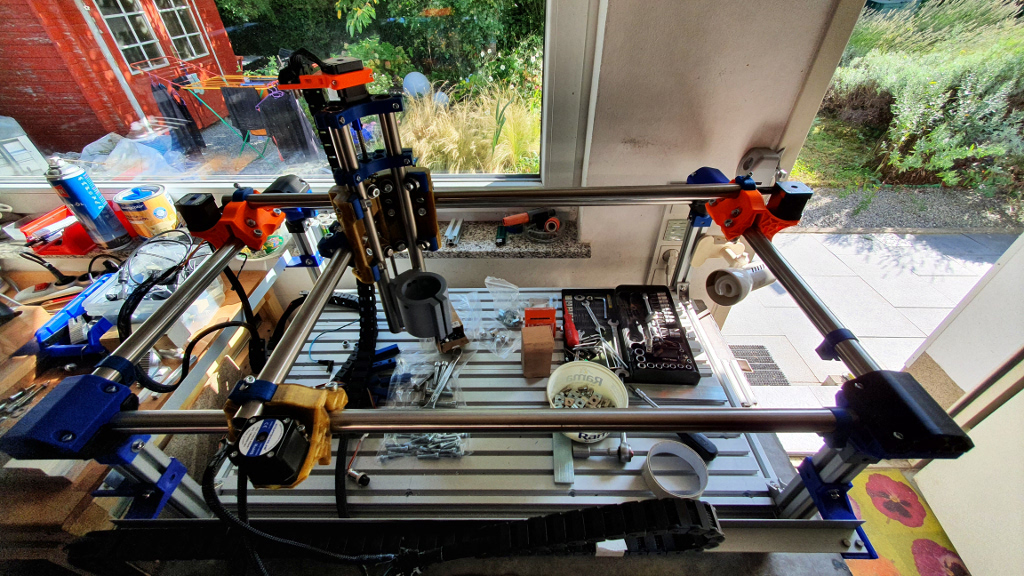

Konstruktion in Grundzügen abgeschlossen. Einiges an Zubehör und Sonderteilen fehlt noch. Die gesamte Verkabelung muss auch noch gemacht werden.

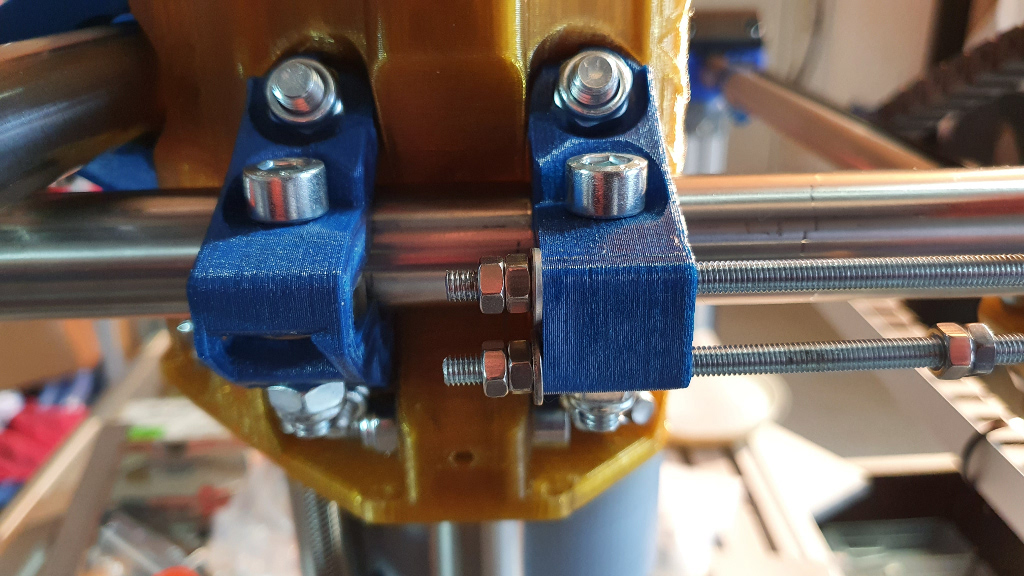

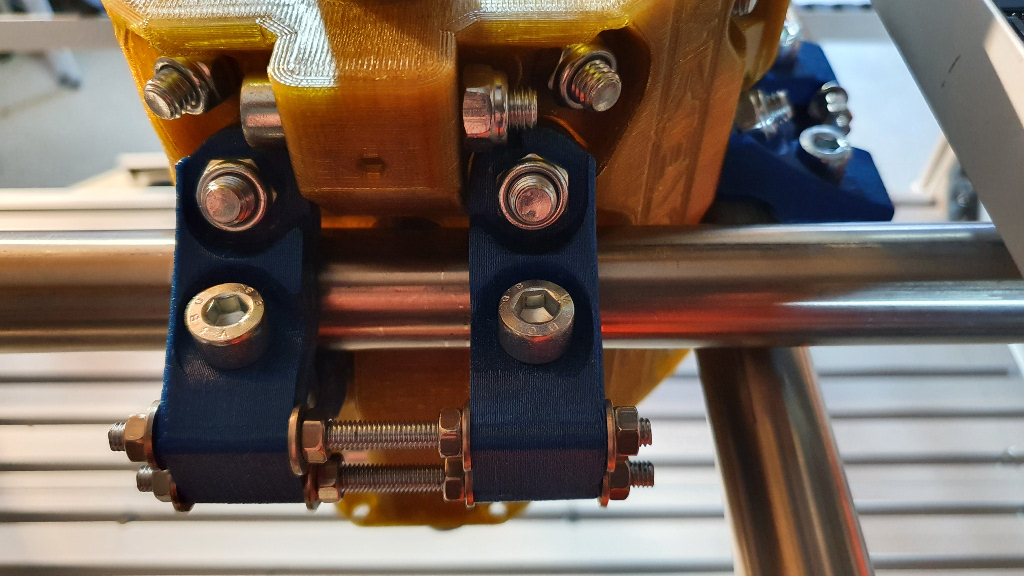

Da die Clamp zur Befestigung des Cores einen recht "instabilen" Eindruck machen, habe ich gleich einige Stabilisatoren erstellt. Kleine Ergänzungen machen hier einiges aus.

Außerdem erhält man dadurch noch zusätzliche mechanische Einstellmöglichkeiten, die ansonsten nicht gegeben sind. Im Nachhinein habe ich nochmal Erweiterungen vorgenommen - siehe Core-Adjustment-Tool.

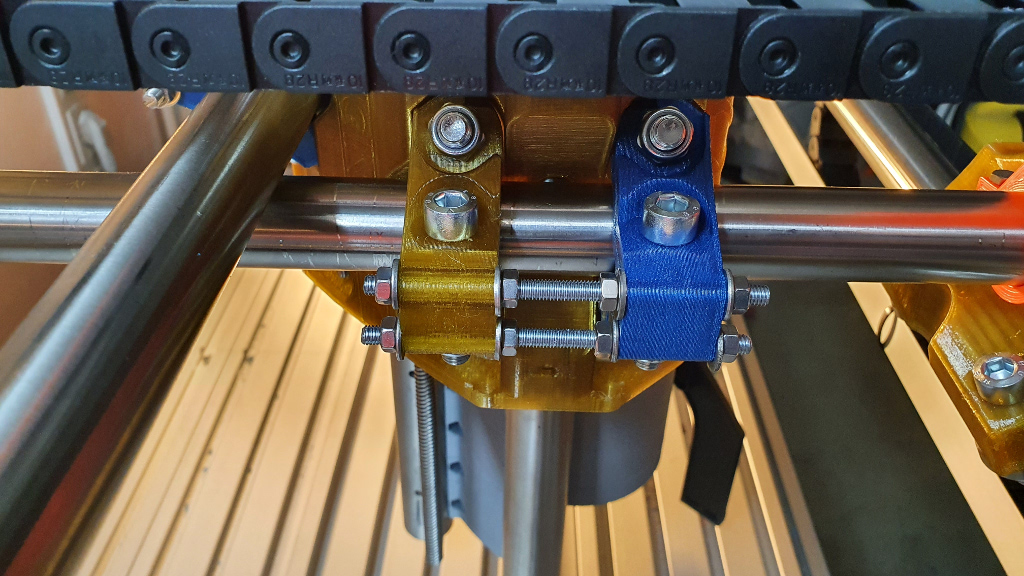

Da es an einer Stelle einen etwas abweichenden Clamp gibt, habe ich diesen ausgetauscht. Einzig negativer Effekt, der Fräsbereich wird dadurch um ca. 5mm (!) kleiner, also vernachlässigbar.

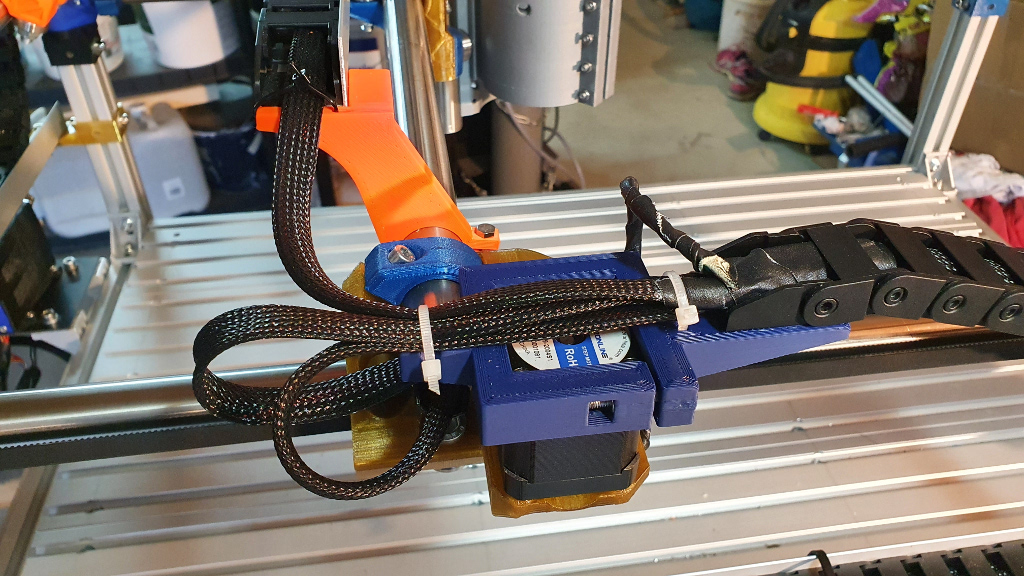

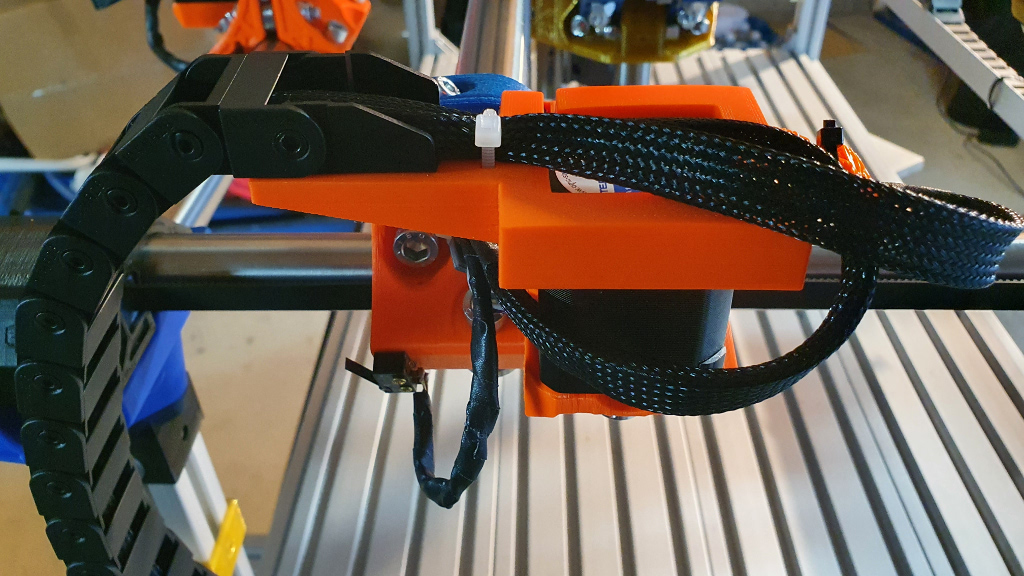

Aufgeräumte Verkablelung mit den Halterungen für Kabelketten usw.

Es kommen ja auch einige Kabel zusammen. Kabel der Steppermotoren, Kabel für Sensoren etc. ... und da sich die Trucks ja ständig in Bewegung befinden (beim Fräsen) müssen die Kabel auch schon so angebracht werden, dass sie nicht "rumfliegen".

Und irgendwo müssen sie dann ja auch in der zentralen Steuerung zusammengeführt werden.

In diesem Foto (oben) noch die Darstellung mit normalen Schaltkontakten für die Endpunkte. Diese Kontakte sollten schnell durch induktive Schalter ersetzt werden - dazu später.

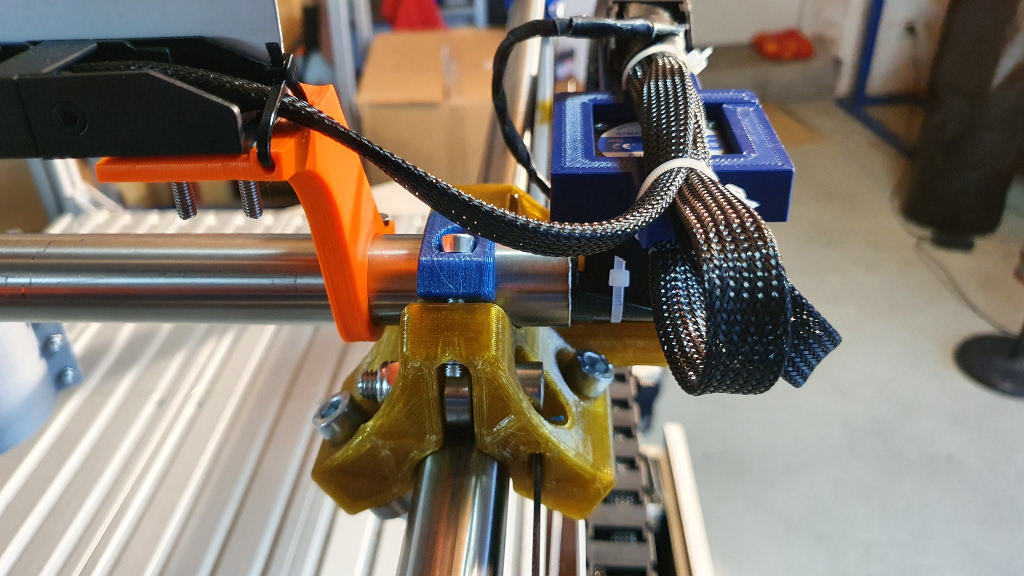

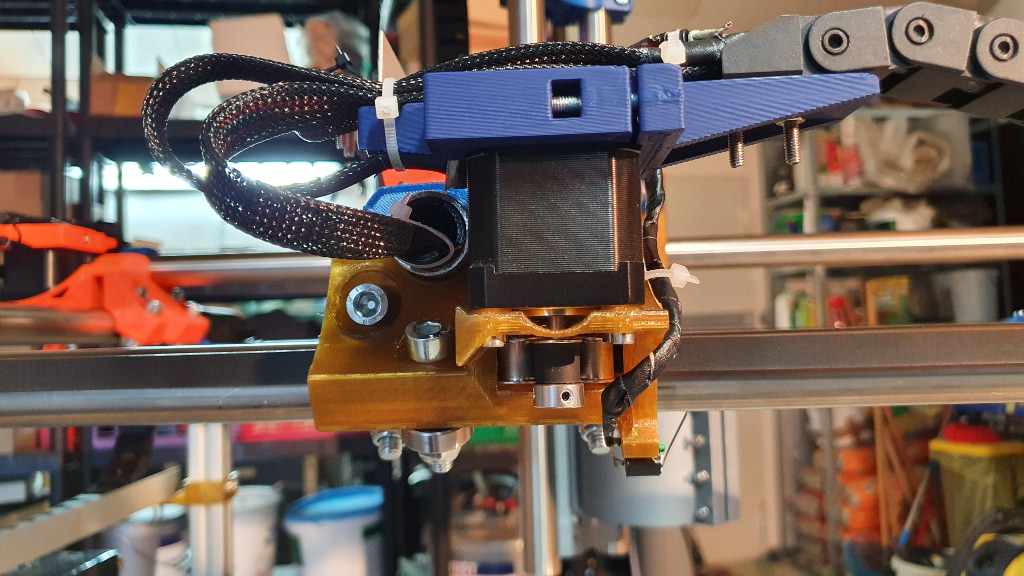

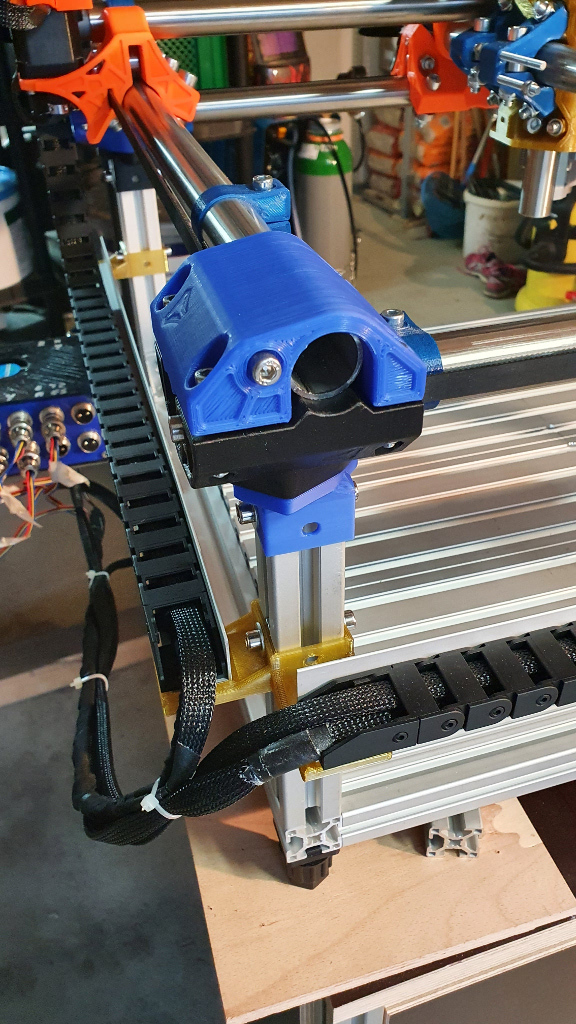

Andere Perspektiven der Kabelführungen. Die von mir entwickelten Teile sind alle mit entsprechenden Möglichkeiten ausgestattet, Kabelbinder zum Fixieren der Kabel anzubringen.
