Arbeitsplatte des Bohrtisches

Hier sollte man sich im Vorfeld einige Gedanken machen!

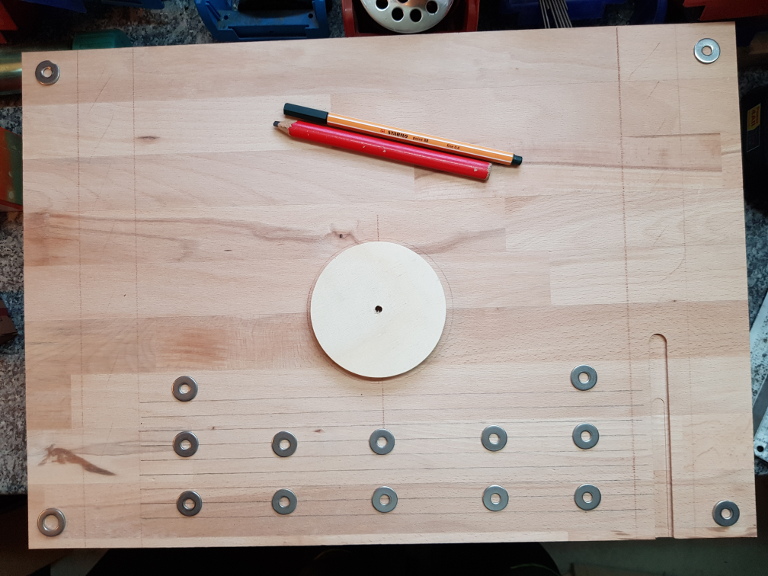

Hier im Folgenden mal ein Ausblick, wo und wie die Bohrungen auf der Arbeitsplatte angebracht werden sollen. Die Bohrungen an den Ecken dienen dazu, an die Schrauben der darunter liegenden Befestigung mit der Bodenplatte zu kommen.
Bei den anderen Bohrungen gibt es letztendlich die Auswahl zwischen 19mm und 20mm. Es gibt unterschiedliche Spannvorrichtungen (verschiedener Hersteller), die entweder 19mm oder halt 20mm Elemente anbieten. Ich habe mich nach einiger Recherche für 20mm Bohrungen entschieden. Damit lassen sich dann Festool Spannelemente bzw. dazu kompatible einsetzen.

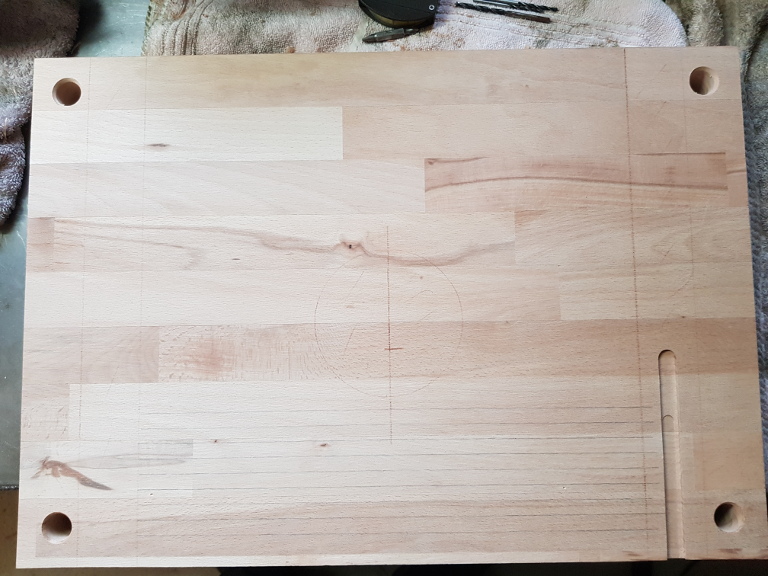

Außenbohrungen für die unteren Verschraubungen angebracht.

Nute für die Aluschien gefräßt. Die Aluschiene muss nur noch auf die Länge der Holzplatte gekürzt werden.

Die Tiefe der Nut muss exakt mit der Höhe der Aluschiene plus der Dicke der Gleitschiene übereinstimmen. Grund ist, dass auf die Gleitschiene das Aluprofil aufgeschraubt wird und das Profil direkt auf der Buchenholzplatte aufliegt.

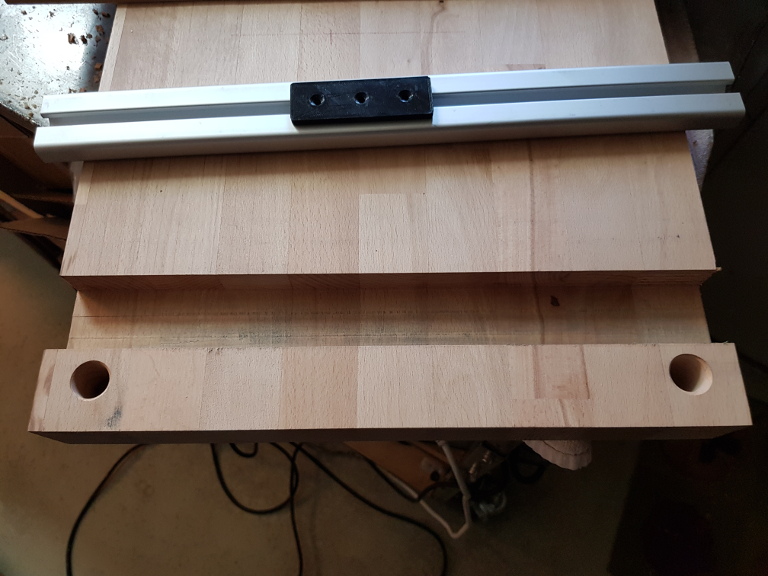

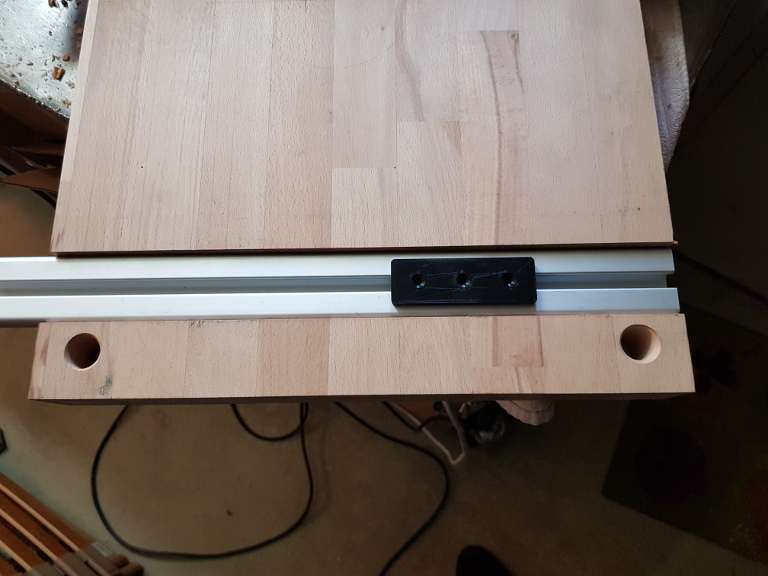

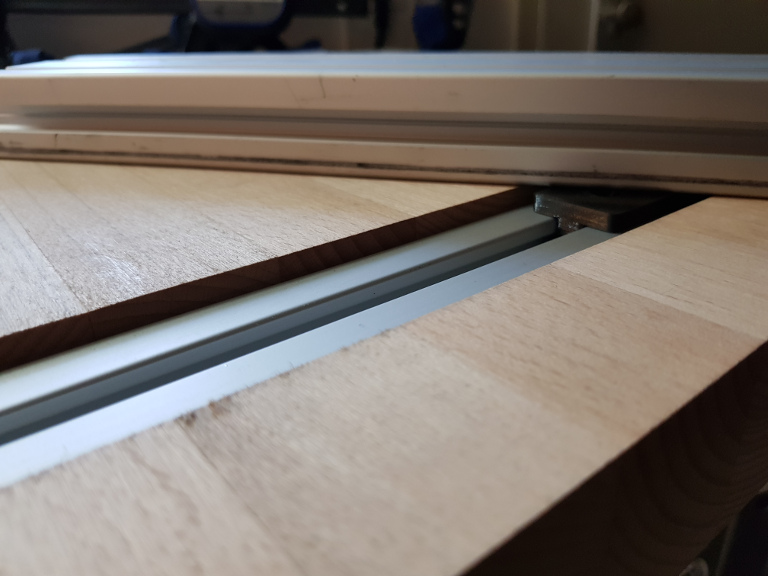

So in etwas liegt dann später das Aluprofil auf der Holzplatte.

Beide Nuten für die Aluschienen ausgefräst.

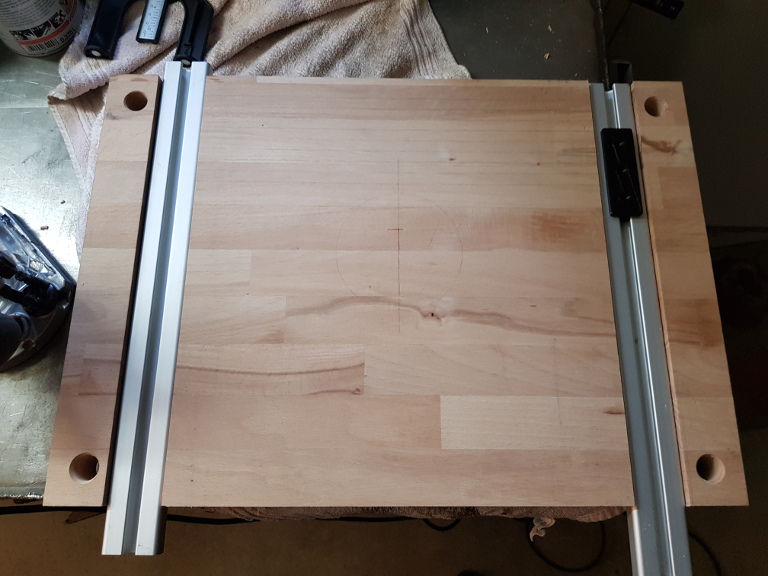

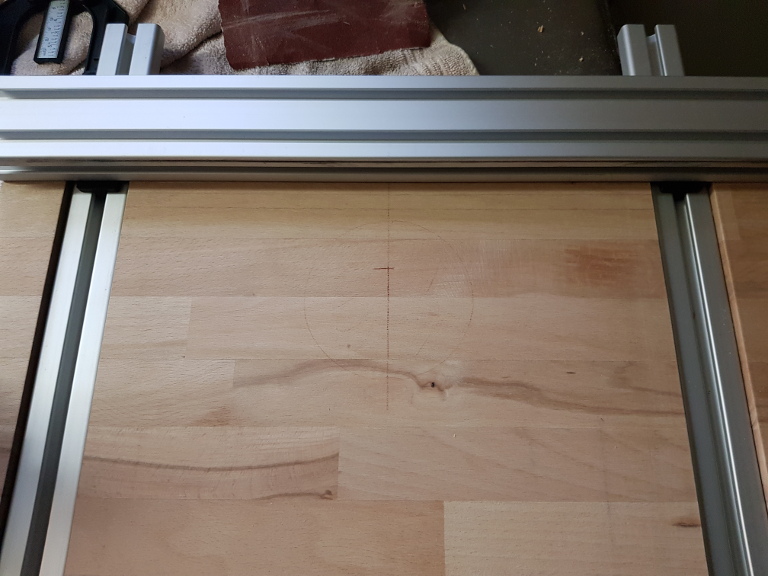

Alu-Profil auch schon mal zur Anpassung aufgelegt.

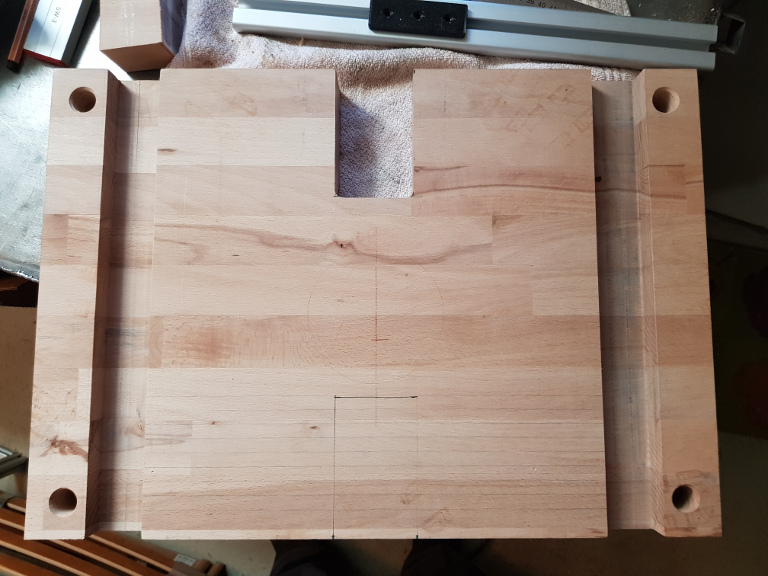

Aussparung für den Bohrständer an der hinteren Seite der Arbeitsplatte.

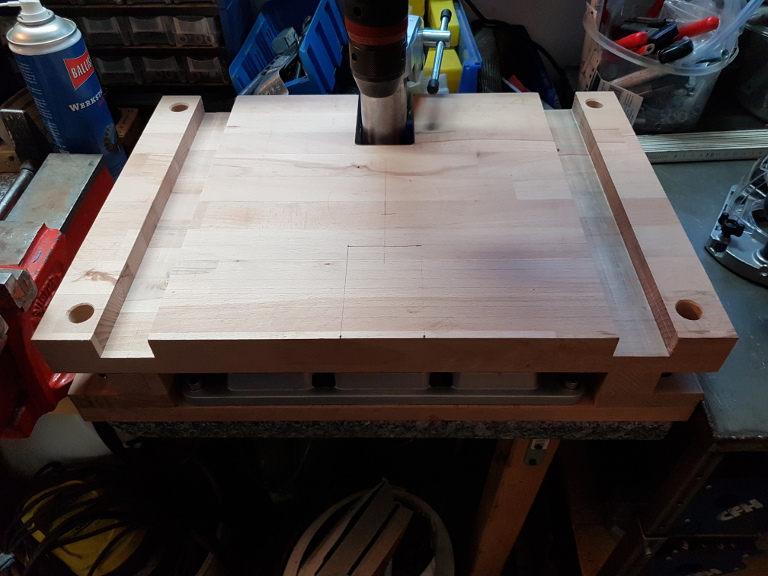

So sieht es dann schon mal aus, wenn die Bohrmaschine in den Bohrtisch geschoben wird. Passt schon!
